Sihirbazı doldurun: ASNCAD kuyu yerleşimini çözer, EN 81-20 denetimlerini madde numarasıyla koşar; DXF ve DWG paftayı, hesap raporunu ve belediyeye gidecek PDF proje dosyasını üretir. Kararı mühendis verir — ürün ölçüyü ve gerekçesini görünür kılar.
Ürün
Girdi bir kez giriliyor; kuyu yerleşimi, hesap, çizim ve belgeler aynı kaynaktan üretiliyor. Aynı ölçünün iki belgede farklı çıkması diye bir durum olmuyor.

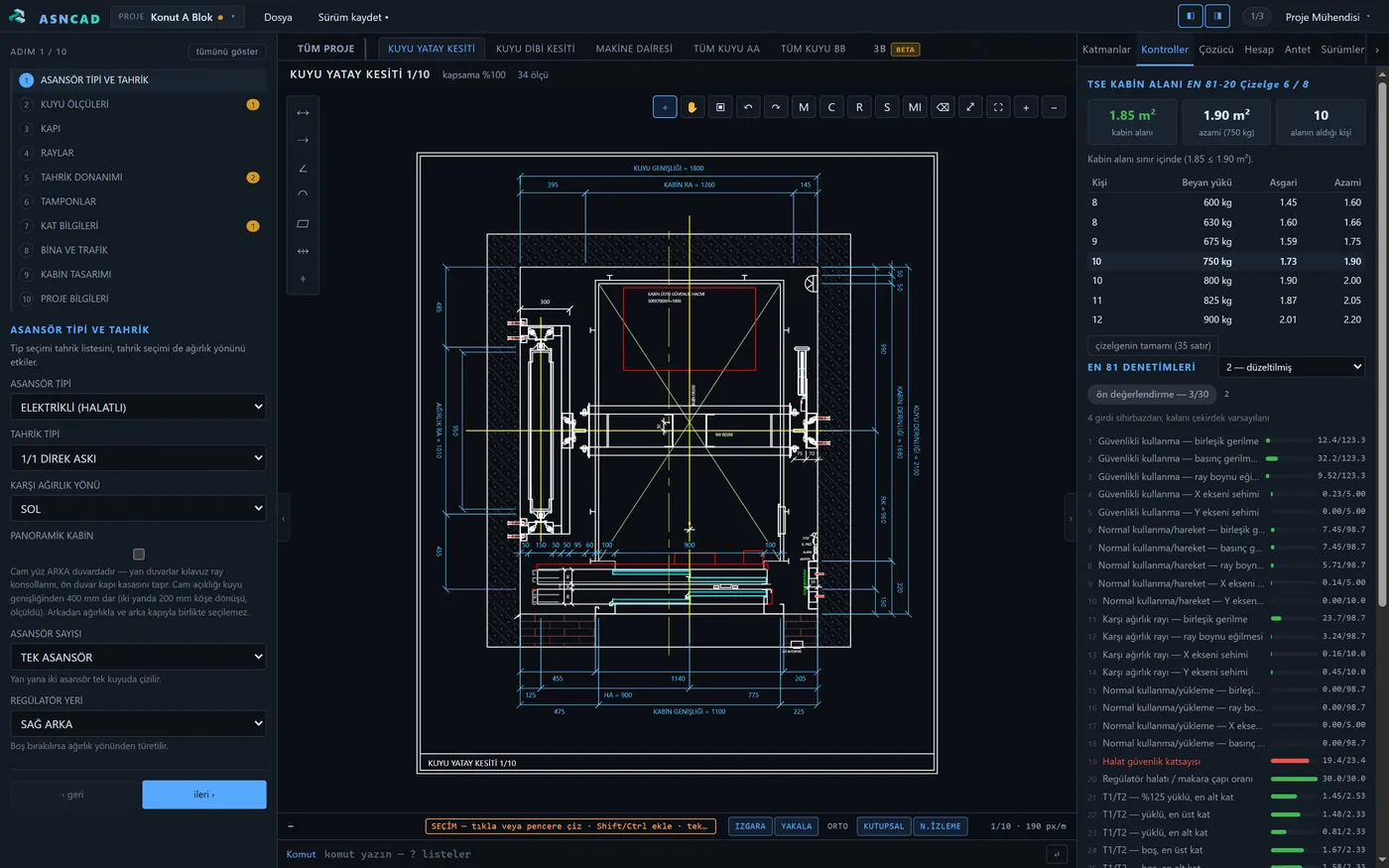

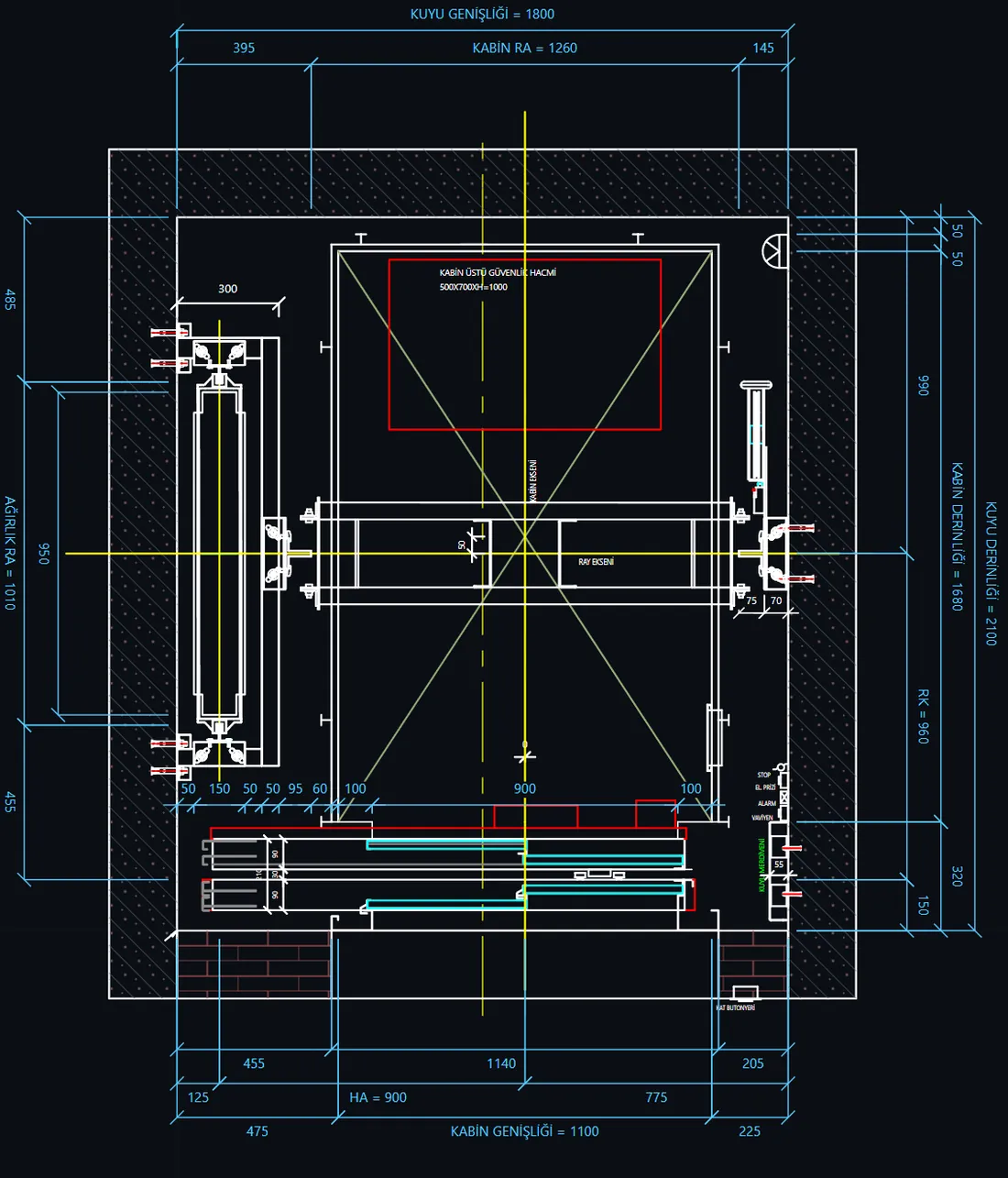

Kuyu, kabin, kapı, ray, karşı ağırlık ve makine dairesi yerleşimi girdilerden çözülür. Çözücü tersini de yapar: bu kapasite için kuyu ne olmalı? Tüm proje paftası görünüşleri tek kâğıtta toplar; her kesit ISO sayfasında, antetiyle iner.

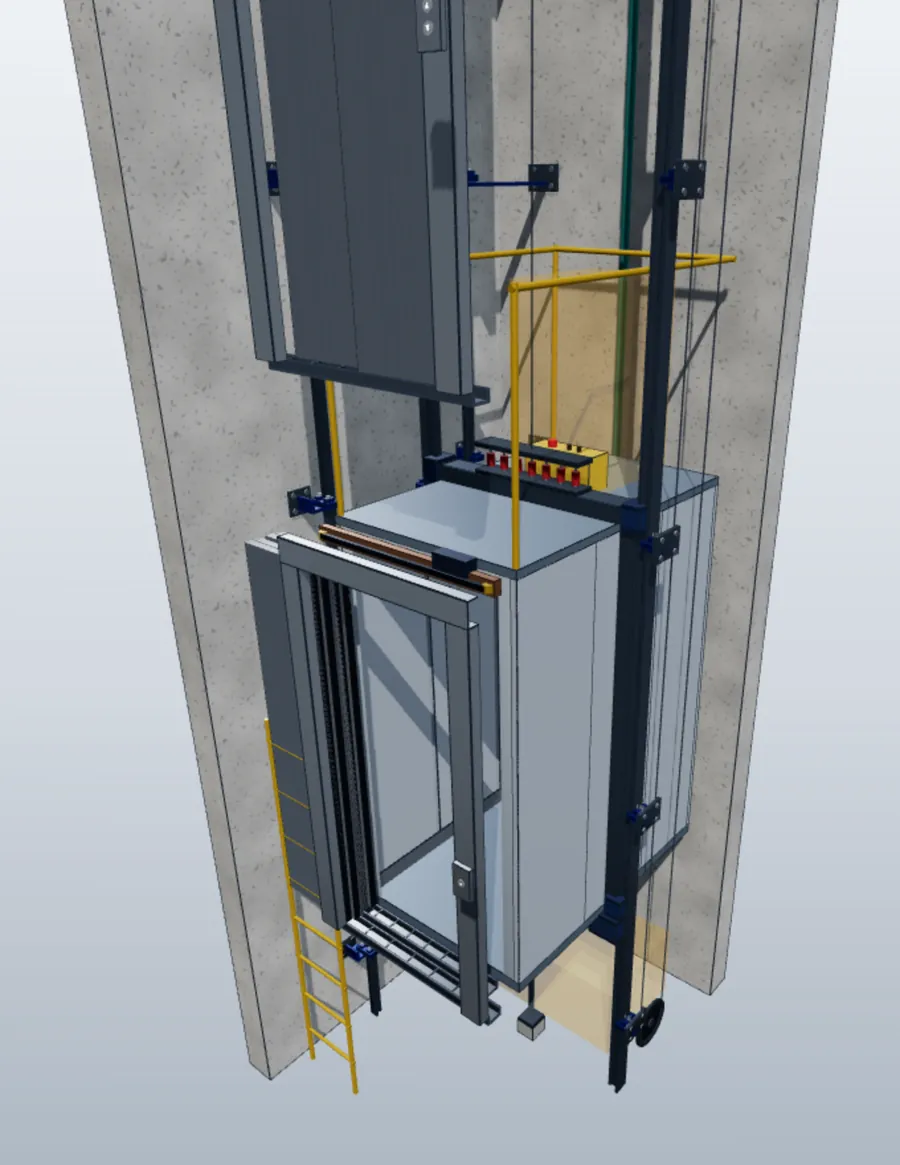

Aynı girdiden katı model kurulur; kabin, ağırlık ve piston seyir boyunca hareket ettirilir, montaj çakışmaları ve EN 81-20 güvenlik hacimleri taranır. Kuyuda çakışan iki parça şantiyede değil ekranda görünür.
Gösterim amaçlıdır; parça üretimi için pafta ve hesap raporu geçerlidir.

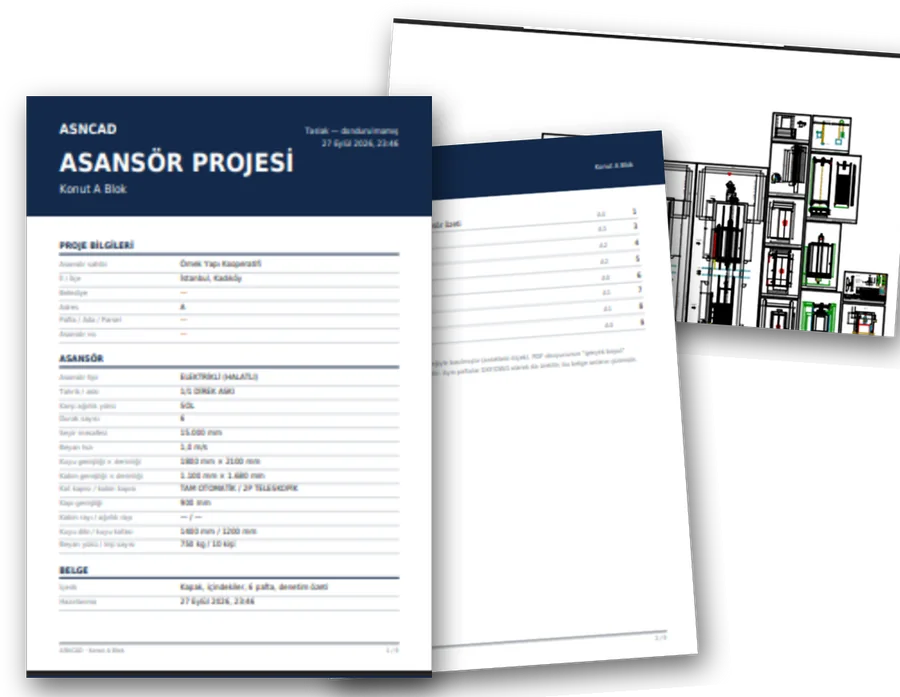

Kapak, içindekiler, bütün paftalar ve denetim özeti tek PDF'te. Uygulamanın içinde açılır; sürüm dondurulunca firmanızın antetiyle teknik dosyaya kaydedilir.
17 hesap modülü, her biri kendi şekliyle: halat ve tahrik (EN 81-50), ray, tampon, süspansiyon, şaseler, trafik (ISO 8100-32), kolon hattı (IEC 60364-5-52); ayrıca hidrolik ve deprem (TS EN 81-77). Rapor Word ya da PDF iner; neyi denetlemediğini de yazar.
Nesne yakalama, kutupsal ve nesne izleme, dinamik giriş; mesafe, açı, alan ve koordinat ölçümü; taşı, kopyala, döndür, ölçekle, aynala. Komut satırı da elinizin altında.

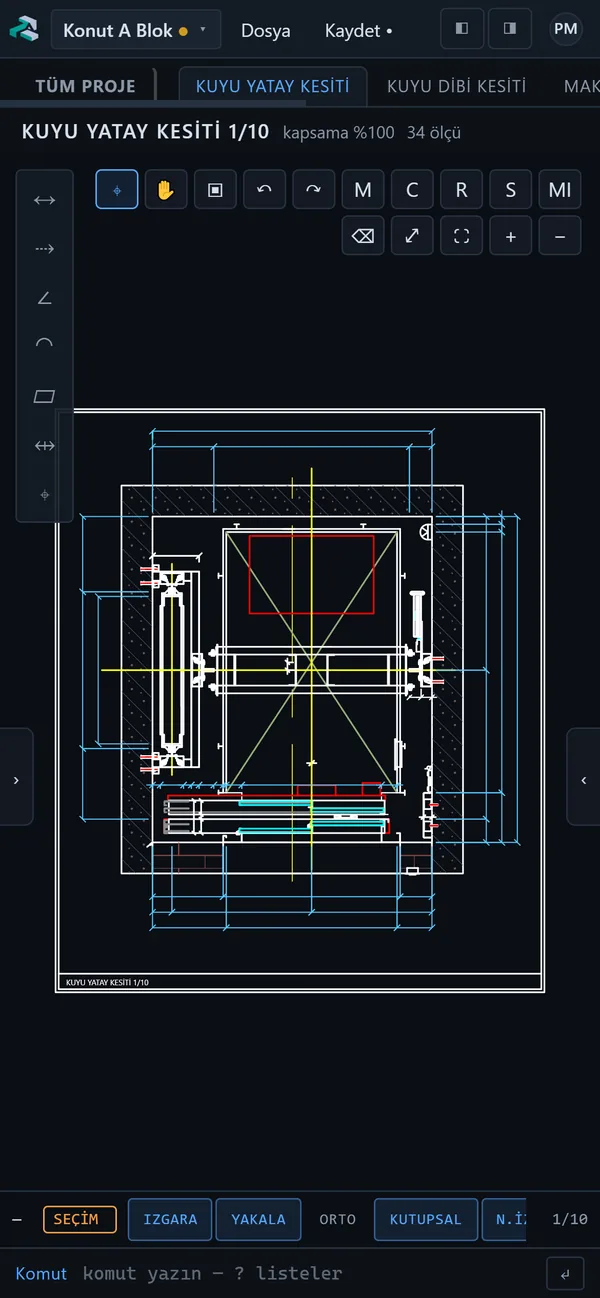

Küçük ekranda paneller çekmeceye dönüşür, çizim tam ekranda kalır. Pafta ve denetim sonuçları şantiyede de bir dokunuş uzağınızda.
Hesap modülleri ve bileşen kütüphanesi
Makine, kapı ve halat seçimi tahmini zarfla değil üreticinin verisiyle yapılır. Seçilen parça hesaba, paftaya ve üç boyutlu modele aynı ölçüyle girer; her hesap modülü girdisini şekil üzerinde gösterir.

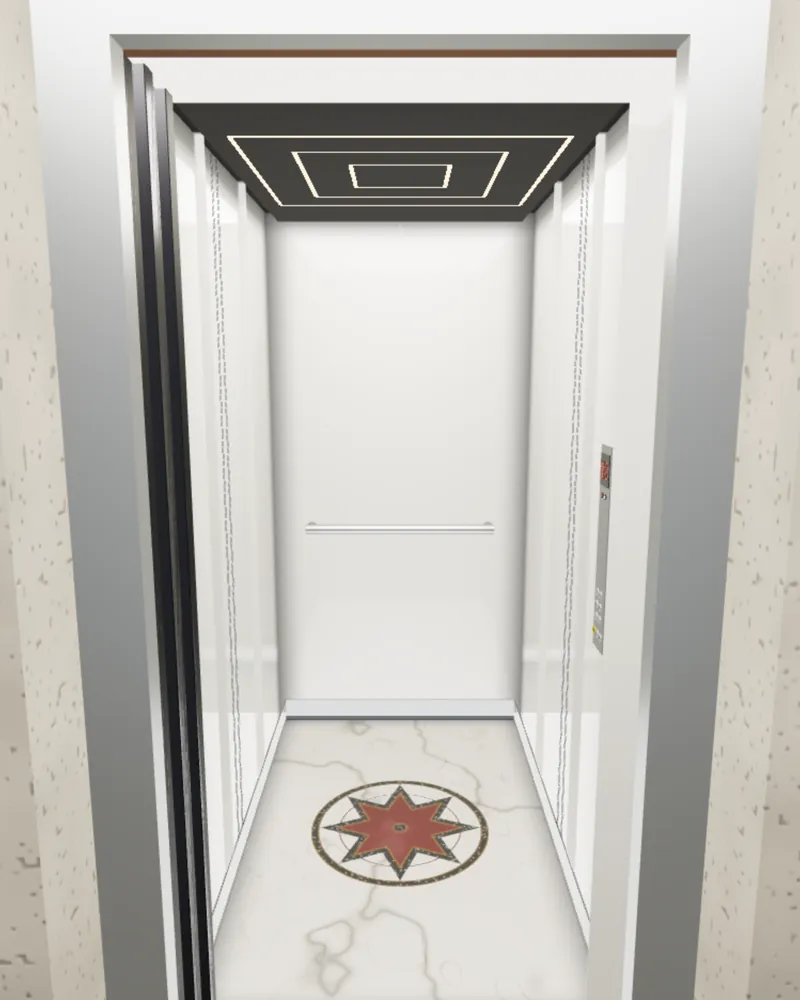

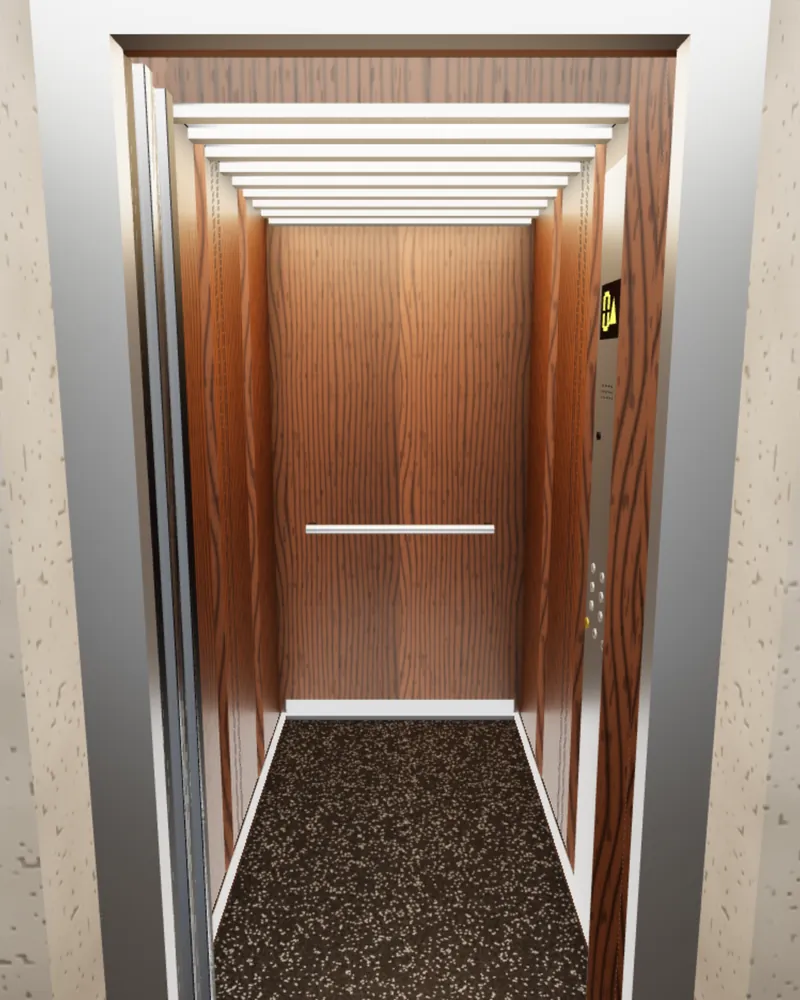

Kabin tasarım stüdyosu

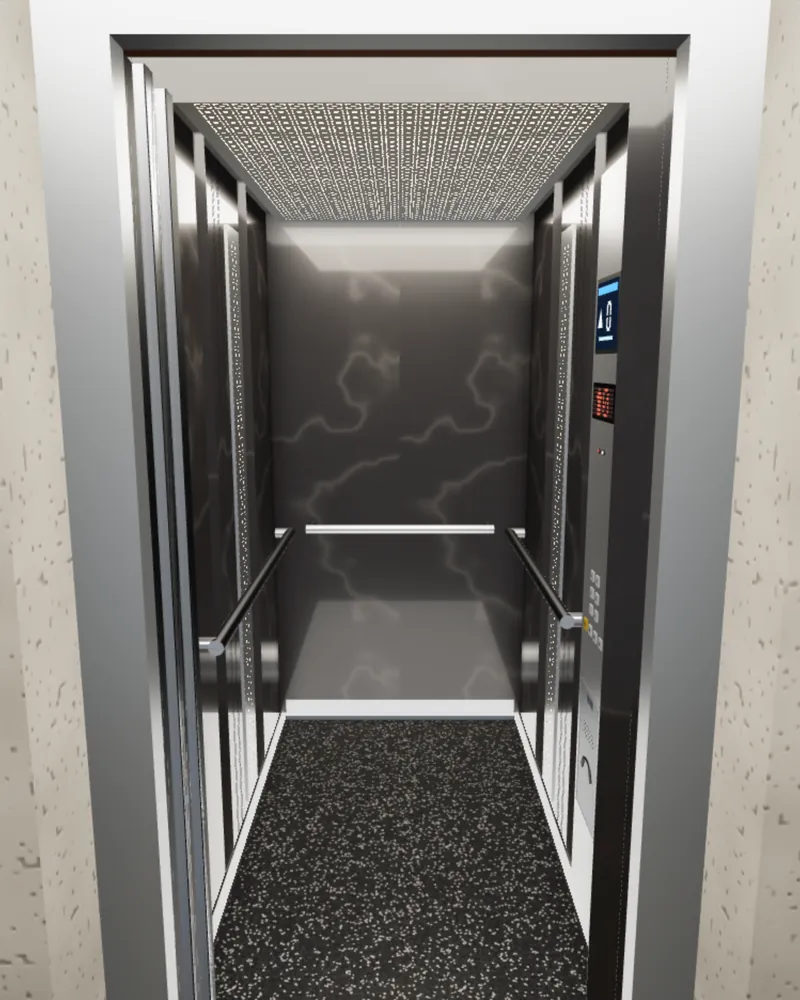

Hazır bir tasarımdan başlayın, her yüzeyi tek tek değiştirin. Kabin gerçek ölçüsünde, kattan açık kapıdan ya da içeriden görünür. Seçimler projeyle birlikte kaydedilir; kaplamaların kütlesi kilogram olarak bildirilir.
Ön kontrol bir uygunluk beyanı değildir; kararı standardın metniyle mühendis verir.

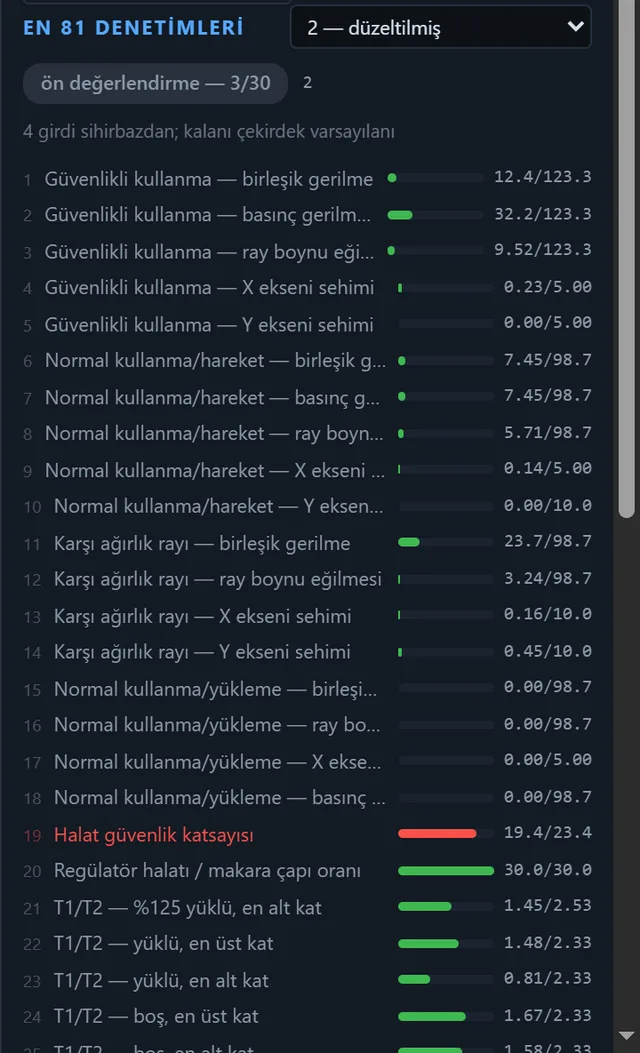

Mühendislik denetimi
ASNCAD yalnız çizmez; çizdiğinin standarda uyup uymadığını madde numarasıyla söyler. Kodun andığı her EN 81 maddesi bir kütükte kayıtlı; kayıtsız bir atıf sınamadan geçmez.
Kabin üstü kaçış hacmi, korkuluk ve donanım üstü açıklıkları; Tablo 2'ye göre uç konum payıyla birlikte.
Kuyu dibi kaçış hacmi ve kabin altı açıklığı; Tablo 4'ün hangi duruşunun sığdığı paftaya yazılmak üzere bildirilir.
Tampon tipi hıza uygun mu, strok yeterli mi; yay tamponda en az 65 mm, tam sıkışma kurulu yüksekliğin %90'ı.
Askı halatı çapı en az 8 mm ve kasnak/halat oranı en az 40 — hidrolik doğrudan askıda bu denetimler susar.
Kabin dar kenarı en az 1,20 m, alanı en az 1,80 m², kapı net geçişi en az 0,90 m; 10 ve üzeri katta sedye asansörü.
Tasarım ivmesi, deprem sınıfı ve sınıfa bağlı önlemler; ray ve karşı ağırlık denetimi. Doğrulama durumu rapora basılır.
Hesap hüküm veremiyorsa sürüm dondurulmaz. Eksik girdiyle üretilmiş bir pafta, altına imza atılacak bir belge değil.
Nasıl çalışır
Firma bilgilerinizle kayıt olun: yönetici hesabınız hemen açılır ve 5 günlük deneme başlar. Mühendislerinizi siz eklersiniz; lisans onaylanınca deneme filigranı kalkar.
Adım adım: tip ve tahrik, kuyu, kapı, raylar, tahrik donanımı, tamponlar, katlar, bina ve trafik, kabin tasarımı, proje bilgileri. Türetilen her ölçü elle de girilebilir; neyi değiştirdiği ekranda görünür.
Hesap ve çizim sunucuda yeniden koşar. Engel yoksa numaralı bir revizyon açılır; paftalar, PDF proje dosyası, değer çizelgesi ve hesap raporu teknik dosyaya düşer.
Kayıt ve güven
Dondurulan sürüm girdinin tamamını, hesap sürümünü ve katalog parmak izini saklar; iki sürüm arasındaki fark ekranda görünür.
Ruhsat, sözleşme, sertifikalar ve üretilen çıktılar projenin altında; her belge kimin, ne zaman, hangi revizyona eklediğiyle.
Yönetici, mühendis ve okuyucu rolleri. Projeler firmaya aittir; bir kullanıcı ayrıldığında dosyalar kalır.
Her firmanın verisi ayrı alanda. Parolalar geri çevrilemez biçimde saklanır; pasife alınan kullanıcının erişimi anında kesilir.
Lisans
Koltuk sayısı, lisans süresi ve depo alanı lisansınız onaylanırken firmanızın büyüklüğüne göre belirlenir. Sonradan artırılabilir; pasife alınan kullanıcı koltuğunu bırakır ama ürettiği projeler durur.
Eşzamanlı kullanıcı (koltuk) sayısı üzerinden. Kayıtla 5 günlük deneme başlar; lisans onayında koltuk ve süre birlikte tanımlanır.
Kurumsal koşullar, çok ofisli kullanım ve eğitim için kayıt formundaki not alanına yazmanız yeterli.
Kayıt ol, denemeye başlaSık sorulanlar
Burada cevabını bulamadığınız soruyu kayıt formunun not alanına yazın.
Hayır. ASNCAD tarayıcıda çalışıyor; çizimi kendi tuvalinde gösteriyor. Paftayı DXF ya da DWG olarak indirip kendi CAD programınızda açabilir, üzerinde çalışmaya devam edebilirsiniz.
DWG, AutoCAD 2013 biçiminde üretiliyor; AutoCAD ve ZWCAD doğrudan açıyor. İçeriği DXF çıktısının birebir karşılığı: aynı katmanlar, aynı renkler, Türkçe harfler doğru.
DXF R12 üretiliyor ve dosya Türkçe kod sayfasıyla (ANSI 1254) yazılıyor; yazı tipi tablosu dosyanın içinde tanımlı. Katman adları, katman renkleri ve nesne renkleri korunuyor.
Kapak (proje bilgileri ve asansör özeti), içindekiler, bütün paftalar ve denetim özeti. Uygulamanın içinde açılıyor, oradan indiriliyor; sürüm dondurulduğunda firmanızın antetiyle teknik dosyaya kaydediliyor.
Evet. Küçük ekranda sihirbaz ve sağ panel çekmeceye dönüşüyor, çizim tam ekranda kalıyor; dokunmatik ekranda düğmeler parmakla basılacak boyda. Uzun çizim işi için geniş ekran yine daha rahat.
Türkçe, İngilizce, Almanca, Fransızca, İspanyolca, İtalyanca, Rusça ve Azerbaycan Türkçesi. Dil, giriş ekranından ya da kullanıcı menüsünden seçiliyor; sihirbaz da o dile geçiyor. Denetim iletileri Türkçe dışındaki dillerde İngilizce; pafta, hesap raporu ve PDF proje dosyası şimdilik Türkçe üretiliyor.
Hayır. Üç boyutlu model BETA: gösterim ve çakışma taraması için. Parça üretimi için pafta ve hesap raporu geçerli.
Projeler, belgeler ve revizyonlar firmanıza ait ayrı bir alanda tutuluyor; bir firmanın verisi hiçbir koşulda başka bir firmaya görünmüyor. Parolalar geri çevrilemez biçimde özetlenerek saklanıyor; oturumlar sunucu tarafında tutuluyor ve bir kullanıcı pasife alındığında erişimi aynı anda kesiliyor.
Hayır. Kayıt olduğunuzda yönetici hesabınız hemen açılıyor ve 5 günlük deneme başlıyor; deneme süresince çıktılarda DENEME SÜRÜMÜ filigranı var. Lisans onaylandığında filigran kalkıyor, projeleriniz olduğu gibi duruyor.
Çıktılar teknik dosyanızın parçası olarak üretiliyor: hangi girdiyle, hangi hesap sürümüyle ve hangi katalogla üretildiği kayıtlı. İmza ve sorumluluk projeyi yürüten mühendiste; ASNCAD hesabı ve gerekçesini görünür kılar, yerine geçmez.
